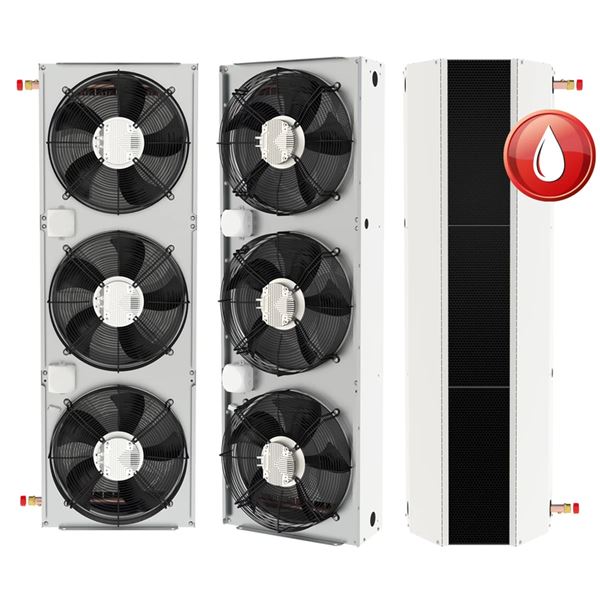

Indesse EC

Bruksområde

Indesse EC er utviklet for industri- og næringsbygg med store portåpninger hvor det stilles høye krav til komfort, energieffektivitet og driftssikkerhet. Luftporten egner seg blant annet til lager, logistikkterminaler, produksjonslokaler, verksteder, bilforretninger, garasjer og vaskehaller.

Styring, ventiler og montasjetilbehør bestilles separat og må velges ut fra den aktuelle installasjonen.

Indesse EC kan kompletteres med:
147204 ∙ AirGenio PRIME – Master, ICPECV, for Indesse EC, vannvarme – WiFi – Modbus RTU.
Eller (ved flere porter)
147205 ∙ AirGenio PRIME – Slave, ICPECVS, for Indesse EC, vannvarme – WiFi – Modbus RTU
Og
133168 ∙ Dørkontakt i metall, magnet, vekslende

For optimal vannregulering anbefales Oventrop Cocon QTZ dynamiske innreguleringsventiler, dimensjonert etter luftgardinens vannmengde. Riktig ventilstørrelse avhenger av luftgardinmodell samt anleggets tur-/returtemperaturer og må beregnes for hvert prosjekt. Ventilen kombineres med:
109207 – Oventrop Aktuator M ST L, 2-/3-punkt, 0–10 V, 24 V, M30-gjenger, som har en åpningstid på ca. 3 sekunder.

Tilgjengelige ventiler:
109569 ∙ Oventrop Cocon QTZ HF 1/2", 200–1300 l/h
109566 ∙ Oventrop Cocon QTZ 3/4", 250–1800 l/h
109567 ∙ Oventrop Cocon QTZ 1", 400–2500 l/h
109568 ∙ Oventrop Cocon QTZ 1¼", 600–4800 l/h

Montasjetilbehør:
Luftporten må kompletteres med braketter tilpasset valgt montasjeløsning.

Horisontal veggmontering:
133632 ∙ Veggkonsoll med holdere, horisontal, RAL9016
Det benyttes TO veggkonsoller per luftport. Hver veggkonsoll leveres med to holdere for gjengestag, totalt fire holdere per luftport.

Horisontal takmontering:
133634 ∙ Takkonsoll med holdere, horisontal, RAL9016
Det benyttes TO takkonsoller per luftport. Hver takkonsoll leveres med to holdere for gjengestag, totalt fire holdere per luftport.

Vegg- og takkonsollene kompletteres med gjengestag og muttere, som ikke leveres av Armatec. Den første luftporten krever fire gjengestag. For hver ekstra luftport som monteres sammen med den første, kreves to ekstra gjengestag.

For vertikal montering benyttes:
133642 ∙ Gulvkonsoll, vertikal, RAL9016 – 1 par

Som alternativ kan det benyttes en justerbar gulvkonsoll:
133638 ∙ Justerbar gulvkonsoll, vertikal, RAL9016
Den justerbare gulvkonsollen kan vinkles ±10°, slik at luftstrømmen kan rettes inn mot portåpningen.

For ekstra stabilitet kan installasjonen kompletteres med:
133639 ∙ Veggstøtte, vertikal, RAL9016
Veggstøtten kan blant annet kombineres med den justerbare gulvkonsollen.

Kvalitetssikring

Produktet er CE-merket

Funksjon og design

Indesse EC benytter energieffektive EC-vifter og Evecos Straw System, som retter opp luftstrømmen og skaper en jevn, konsentrert og stabil luftbarriere. Dette bidrar til å redusere varmetap og trekk, samtidig som inntrenging av kald luft, støv, eksos og insekter begrenses.

Luftporten kan monteres horisontalt over porten eller vertikalt ved siden av portåpningen. Ved horisontal montering er maksimal monteringshøyde 8 meter. Ved vertikal dobbeltmontasje kan luftstrømmen dekke portbredder på opptil 12 meter.

Indesse EC leveres i modulbredder på 1,65, 2,20 og 2,75 meter. Flere moduler kan kombineres for å tilpasses store portåpninger.

Kabinettet er produsert i elforsinket stål og leveres som standard epoxybelagt i RAL9016. Andre RAL-farger kan leveres på forespørsel. Luftporten har kapslingsgrad IP54, og varmebatteriet er dimensjonert for PN16 og en maksimal vanntemperatur på 110 °C.

Tekniske data

Hovedmateriale: Stål

Temperatur (°C): 20 - 90

ETIM klassifisering: EC010007 Elektrisk luftgardin

Installasjon og vedlikehold

Indesse EC er utviklet for fleksibel horisontal eller vertikal installasjon. Flere moduler kan monteres sammen for å dekke større portåpninger. Riktig dimensjonering, plassering og innstilling av luftstrømmen er viktig for å oppnå en effektiv luftbarriere.

For å beskytte viftene og varmebatteriet mot støv og smuss anbefales:
133001 ∙ Filter for SAV4 og VCIN, G2

Filteret bidrar til å opprettholde luftmengde og varmeeffekt og reduserer behovet for rengjøring av interne komponenter. Antall filtre tilpasses luftportens størrelse og antall vifter:
Indesse EC 1,65 meter: 3 filtre
Indesse EC 2,20 meter: 4 filtre
Indesse EC 2,75 meter: 5 filtre

Filtrene bør kontrolleres og rengjøres eller skiftes regelmessig. Hvor ofte dette er nødvendig, avhenger av luftkvaliteten og belastningen i bygget. Vifter, luftinntak, utblåsning og varmebatteri bør også kontrolleres jevnlig for å sikre stabil luftmengde og effektiv drift.
