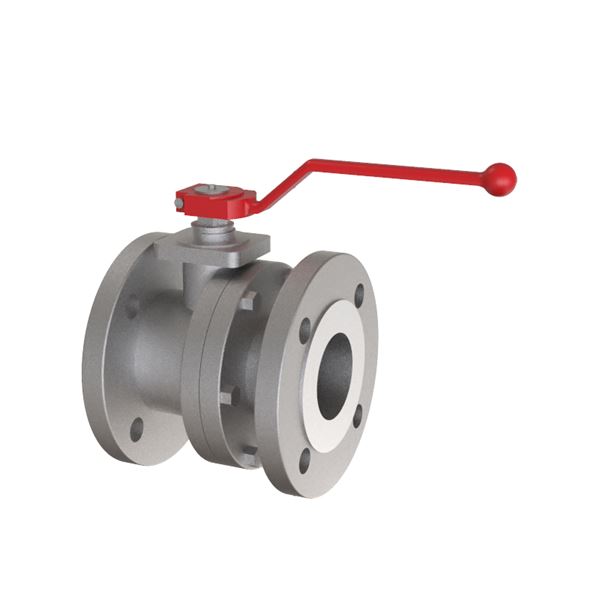

Kuleventil AT 3582

Kuleventil i syrefast stÄl med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltlÞsninger, gass, damp, varmt og kaldt vann.

DimensjonsomrÄde (DN)15 - 300
Trykklasse (PN)16 - 40
Temperatur (°C)-50 - 200
HovedmaterialeRustfritt stÄl
  • Vurdering C- - SundaHus Miljødata Artikkelen har en vurdering C- i SundaHus Miljødata.

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering KVS Avs.dato Antall
AT 106120 15 40 -50 - 200 Flenset DIN-EN1092 Spak 20 2025-07-18 Bestillingsvare
AT 125041 20 40 -50 - 200 Flenset DIN-EN1092 Spak 40 Forespørsel Tilbud
AT 106121 25 40 -50 - 200 Flenset DIN-EN1092 Spak 75 Forespørsel Tilbud
AT 106123 32 40 -50 - 200 Flenset DIN-EN1092 Spak 130 2025-07-18 Bestillingsvare
AT 106124 40 40 -50 - 200 Flenset DIN-EN1092 Spak 170 Forespørsel Tilbud
AT 106126 50 40 -50 - 200 Flenset DIN-EN1092 Spak 270 Forespørsel Tilbud
AT 106111 65 16 -50 - 200 Flenset DIN-EN1092 Spak 550 2025-07-18 Bestillingsvare
AT 106128 65 40 -50 - 200 Flenset DIN-EN1092 Spak 550 Forespørsel Tilbud
AT 106129 80 40 -50 - 200 Flenset DIN-EN1092 Spak 1000 Forespørsel Tilbud
AT 106115 100 16 -50 - 200 Flenset DIN-EN1092 Spak 1650 Forespørsel Tilbud
AT 106132 100 40 -50 - 200 Flenset DIN-EN1092 Spak 1650 Forespørsel Tilbud
AT 106116 125 16 -50 - 200 Flenset DIN-EN1092 Spak 3000 Forespørsel Tilbud
AT 106118 150 16 -50 - 200 Flenset DIN-EN1092 Spak 4200 2025-07-18 Bestillingsvare

Tilbehør

Kuleventil AT 3582

Kuleventil i syrefast stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger


Velg

Kuleventil AT 3535A

2-Delt kuleventil i rustfritt stål/PTFE, fullt løp med innvendige gjenget. Hovedsakelig for syrer og


Velg

Tilbakeslagsventil, disk AT1176-

Fjærbelastet tilbakeslagsventil av rustfritt syrefast stål, type disk, for ulike bruksområder, for


Velg

Nåleventil SS316

Nåleventil for avstengning og regulering av damp, gasser og væsker. Utstyrt med låsebrakett som hindrer


Velg

Produktinformasjon

BruksomrÄde

Avstengningsventil for blant annet:
Olje og gass
Kjemi
Matvare og Pharma
Marine
Vannbehandling
Korrosive medier

AMA-tekst

PSB.1 Kuleventiler

To-delt flenset kuleventil i syrefast stÄl AT 3582.., med fullt lÞp, flenset anslutning og spak av seigjern.

Kvalitetssikring

AFS 2023:5, AFS 2023:5, 8 paragraf, PED 2014/68/EU, PED 2014/68/EU art 4.3, TA-luft

Produktet er CE-merket

Produktmerking: Fabrikat, DN, PN og materiale
ATEX II 2 G D

Energi/miljĂždeklarasjon

Sundahus: C-

REACH dato: 2024-09-16

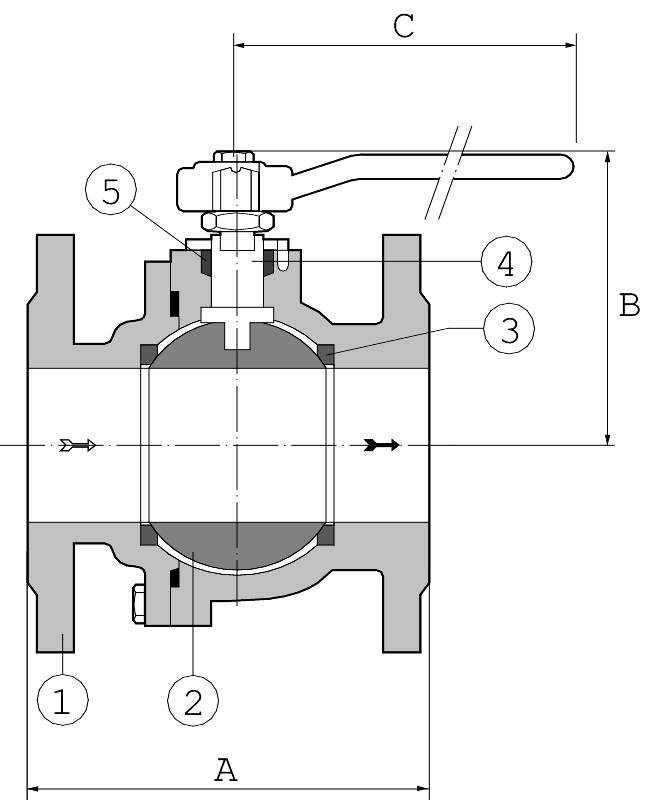

Liste over detaljer

PosKomponentMateriale
1VentilhusSyrefast stÄl AISI 316 (1.4408, CF8M)
2KuleSyrefast stÄl AISI 316 (1.4408, CF8M)
3SeteringPTFE (polytetrafluoreten)
4SpindelSyrefast stÄl AISI 316 (1.4408, CF8M)
5SpindelpakningPTFE (polytetrafluoreten)
6SpakStÄl GP240GH N (1.0619)

MĂ„l og vekt

DimensjonsomrÄde (DN): 15 - 300

MĂ„l

VarenummerABCNetto vekt (kg)
106120115951603
125041120981604
1061211251121605.5
1061231301632137.2
1061241401762139.5
10612615018621312.5
10611117020330016.5
10612817020330017.5
10612918021630023.8
10611519021546532.5
10613219021546535.5
10611632524071553
10611835027977480

Funksjon og design

To-delt kuleventil med fullt lĂžp i Fire Safe utfĂžrelse.
Flytende kule med avlastning for tett avstengning og lavt trykkfall.
Antistatisk konstruert med utblÄsnings-sikker spindel iht. BS 5351
Monteringsflens iht. ISO 5211 for aktuering. Dobbeltlagret f.o.m DN200

Tekniske data

Hovedmateriale: Rustfritt stÄl

Hovedmaterialets kode: Syrefast stÄl AISI 316 (1.4408, CF8M)

InngÄende materialer: StÞpejern, Rustfritt stÄl, Gummi, Annet

Inkludert materialkode: Syrefast stÄl AISI 316 (1.4408, CF8M), Karbonfylt PTFE, FPM/FKM (fluorgummi), Glassfylt PTFE (25%), Grafitt, Rustfritt stÄl duplex (1.4462)

Temperatur (°C): -50 - 200

Trykklasse (PN): 16 - 40

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

Kommentar til farge: Syrefast stÄl, uten lakkering

Installasjon og vedlikehold

StrĂžmningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

AT 3582 DN 15-100 Flenset iht. PN40
AT 3582 DN 125-300 Flenset iht. PN16
AT 3582-16 DN 65-100 Flenset iht. PN16
