2-Delt kuleventil i syrefast stål med flenser. Monteringsflens for aktuator, og TA-luft godkjent pakkboks. Fullt løp
| Dimensjonsområde (DN) | 15 - 150 |
|---|---|
| Trykklasse (PN) | 16 - 40 |

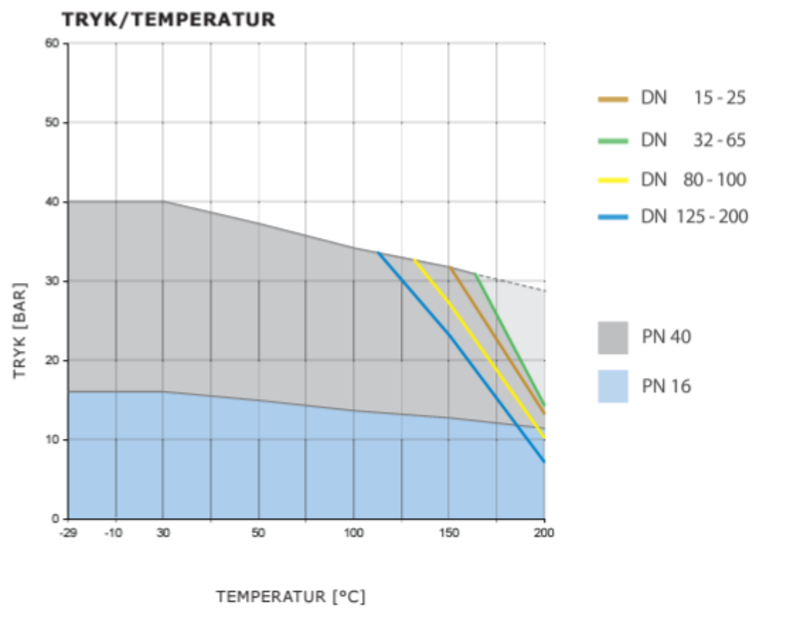

| Temperatur (°C) | -30 - 220 |
| Hovedmateriale | Rustfritt stål |
| Artikkelnummer | DN | PN | Temperatur (°C) | Forbindelse/Tilkobling | Manøvrering | KVS | Antall | |
|---|---|---|---|---|---|---|---|---|
| AT 130868 | 15 | 40 | -30 - 220 | Flenset DIN-EN1092 | Låsbar spak | 26 | Forespørsel | Tilbud |
| AT 130869 | 20 | 40 | -30 - 220 | Flenset DIN-EN1092 | Låsbar spak | 47 | Forespørsel | Tilbud |
| AT 130870 | 25 | 40 | -30 - 220 | Flenset DIN-EN1092 | Låsbar spak | 82 | Forespørsel | Tilbud |
| AT 130871 | 32 | 40 | -30 - 220 | Flenset DIN-EN1092 | Låsbar spak | 146 | Forespørsel | Tilbud |
| AT 130872 | 40 | 40 | -30 - 220 | Flenset DIN-EN1092 | Låsbar spak | 232 | Forespørsel | Tilbud |
| AT 130873 | 50 | 40 | -30 - 220 | Flenset DIN-EN1092 | Låsbar spak | 404 | Forespørsel | Tilbud |
| AT 130874 | 65 | 16 | -30 - 220 | Flenset DIN-EN1092 | Låsbar spak | 670 | Forespørsel | Tilbud |
| AT 130875 | 80 | 16 | -30 - 220 | Flenset DIN-EN1092 | Rørhåndtak | 989 | Forespørsel | Tilbud |
| AT 130876 | 100 | 16 | -30 - 220 | Flenset DIN-EN1092 | Rørhåndtak | 1809 | Forespørsel | Tilbud |
| AT 130877 | 125 | 16 | -30 - 220 | Flenset DIN-EN1092 | Rørhåndtak | 3010 | Forespørsel | Tilbud |
| AT 130878 | 150 | 16 | -30 - 220 | Flenset DIN-EN1092 | Rørhåndtak | 4300 | Forespørsel | Tilbud |
Stengeventil for blant annet:
Generell industri
Marine applikasjoner
Vannbehandling
Korrosive medier
Olje og gass
Kjemi
Matvare og Pharma
PSB.1 Kuleventiler
To-delt flenset kuleventil i syrefast stål AT3582D.., med fullt løp, flenset anslutning og spak av seigjern.
Tetninger i TFM-1600
AFS 2023:5, ATEX 2014/34/EU, FDA, Firesafe API607, Firesafe ISO 10497, PED 2014/68/EU, SIL1, SIL2, TA-luft
Produktet er CE-merket
CE merket større enn DN25 (1")
Produktmerking: Fabrikat, DN, PN og materiale
ATEX II 2 G D
REACH dato: 2025-07-10
| Pos | Komponent | Materiale |
|---|
Dimensjonsområde (DN): 15 - 150
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 115 | 120 | 125 | 130 | 140 | 150 | 170 | 180 | 190 | 325 | 350 |
| B | 78 | 84 | 90 | 102 | 110 | 118 | 150 | 176 | 210 | 263 | 284 |
| C | 147 | 147 | 177 | 177 | 197 | 197 | 267 | 300 | 400 | 600 | 800 |
| D | 50 | 54 | 56 | 58 | 58 | 63 | 69 | 75 | 83 | 153 | 162 |
| E | 48 | 53 | 59 | 71 | 76 | 85 | 102 | 112 | 140 | 183 | 204 |
| F | 9 | 9 | 11 | 11 | 14 | 14 | 17 | 17 | 22 | 27 | 27 |
| G | 16 | 18 | 18 | 18 | 18 | 20 | 18 | 20 | 20 | 22 | 22 |
| H | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 |
| Netto vekt (kg) | 2.4 | 3.2 | 4.2 | 5.5 | 6.9 | 9.5 | 13.9 | 18.1 | 25.3 | 51 | 72.5 |
2-delt kuleventil med "fire safe" design. Antistatisk konstruksjon med "blow out" sikret spindel, som forhindrer spindelen å skyte ut ved trykkslag.
Hovedmateriale: Rustfritt stål
Hovedmaterialets kode: Syrefast stål AISI 316 (1.4408, CF8M)
Inngående materialer: Rustfritt stål, Annet
Inkludert materialkode: PTFE (polytetrafluoreten), TFM 1600
Temperatur (°C): -30 - 220
Trykklasse (PN): 16 - 40
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011343 - Kuleventil
BK04-kode: 20702 Kuleventiler
Strømningsretning: To-veis
Mulig monteringsposisjon: Vertikal, Horisontal
Se innstallasjonsmanual
AT3582D DN 15-50 Flenset iht. PN10-40
AT3582D DN 65-150 Flenset iht. PN10-16
