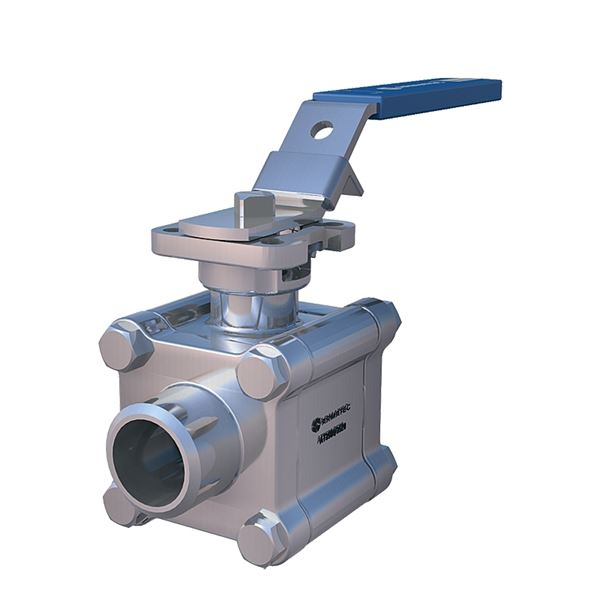

Kuleventil AT 3505-

Bruksområde

Stengeventil for hovedsakelig:
- Lut, syrer og saltløsninger
- Løsningsmidler og alkoholer
- Petroleumsprodukter som olje og gass
- Varmt og kaldt vann samt trykkluft

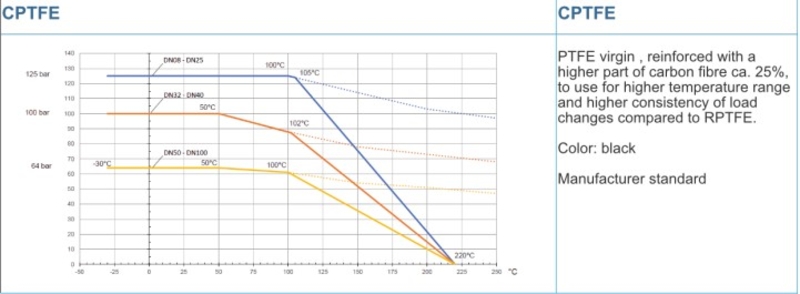

- Damp, mettet (se diagram)

AMA-tekst

PSB.1 Kuleventiler

Kuleventil i syrefast stål AT 3505..., med fullt løp, sveisestusser og stålhåndtak. Pakkboks med karbonfyllt PTFE

Kvalitetssikring

AFS 2023:5, ATEX 2014/34/EU, PED 2014/68/EU, SIL3, TA-luft

Produktet er CE-merket

Tester utført iht. ISO 5208. Lekkasjegruppe A. Ventilen er typegodkjent iht. TA-Luft (ISO 15848). Materialsertifikat iht. EN 10204-3.1 er tilgjengelig. FDA (Seter av PPTFE)

Produktmerking: Fabrikat, DN, PN, materialkode, CE og QR-kode

Energi/miljødeklarasjon

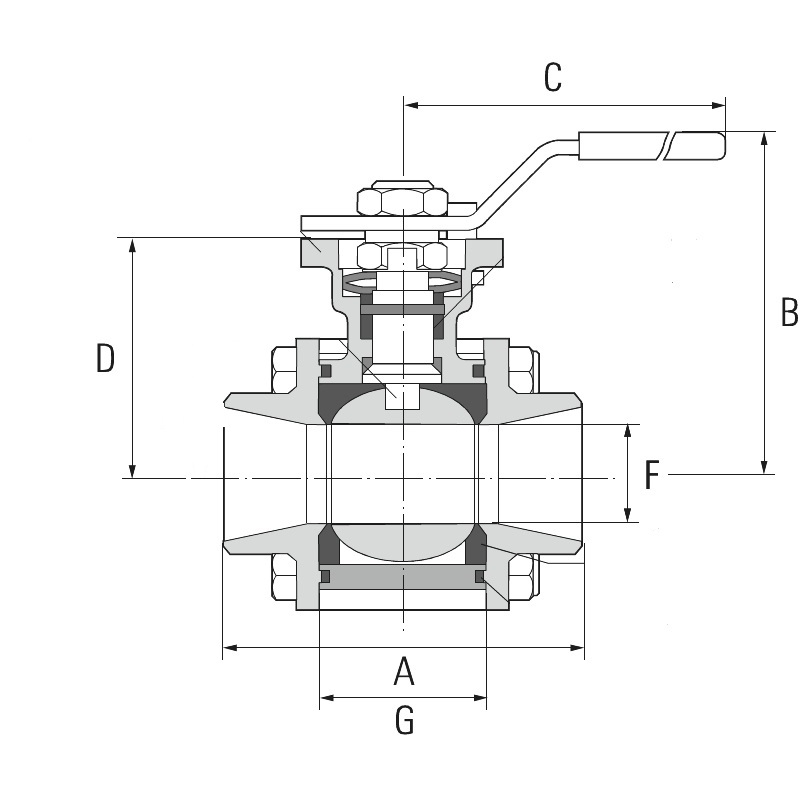

Mål og vekt

Dimensjonsområde (DN): 8 - 150

Funksjon og design

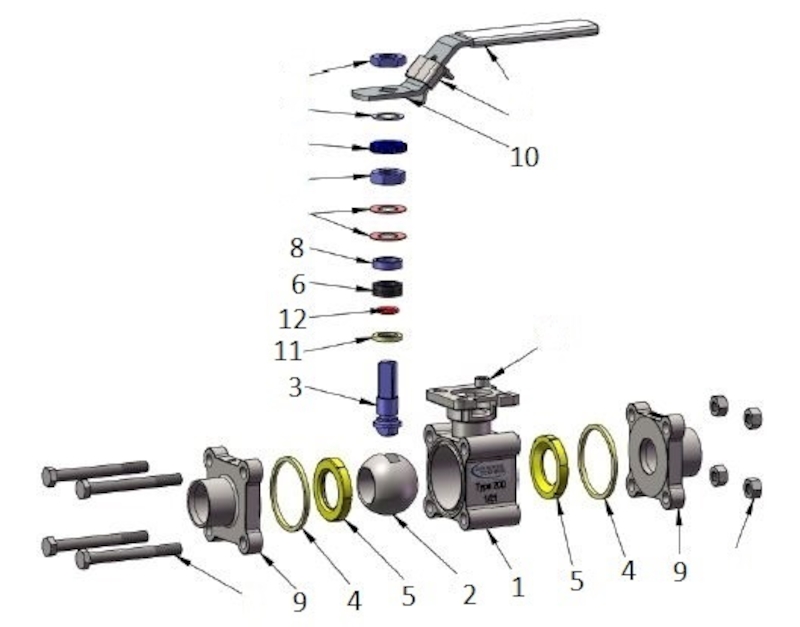

Tre-delt kuleventil for enkel service og vedlikehold.
Ingen demontering eller pakningsbytte i sammenheng med innsveising.
Homogen flytende kule for tett avstengning og lavt trykkfall.
Selvkompenserende spindelpacking gir tett ventil ved høy operasjonsfrekvens.
Utblåsningssikker antistatisk spindelkonstruksjon forhindrer spindelen å trykkes ut ved trykkslag.
Monteringsflens iht. ISO 5211 for aktuering.
Ingen ventindemontering ved service eller montering av aktuering.
Ventiler større enn DN50 har rundt ventilhus/ monteringsflens.

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

Ventiler med sveiseender kan sveises inn uten demontering under forutsetning at kulen er i åpen posisjon. Ventilen skal beveges på jevnling for å unngå oppsamling av smuss som kan lede til lekkasje.
